650执法快艇
1、概述
本船是一艘小型铝合金执法快艇。本船设计有充足的稳性,保证人员的安全。艇体采用船用铝合金材料,满足艇的强度要求。本执法艇采用柴油舷内外机推进,吃水浅,航速快、机动性强、操纵灵活。
2、设计依据
中华人民共和国海事局《船舶与海上设施法定检验规则》(内河小型船舶检验技术规则)2016
中华人民共和国海事局《船舶与海上设施法定检验规则》(内河船舶法定检验技术规则)2011
中国船级社《内河高速船入级与建造规范》2016
3、主要技术参数
总长:6.500 m
水线:6.250 m
船宽:2.420 m
型深:1.310 m
满载吃水:0.450 m
满载排水量:2.596 t
驾驶员:1 人
工作人员:3 人
燃油:200 L
航行区域:内河B级航区(按用船地要求调整)

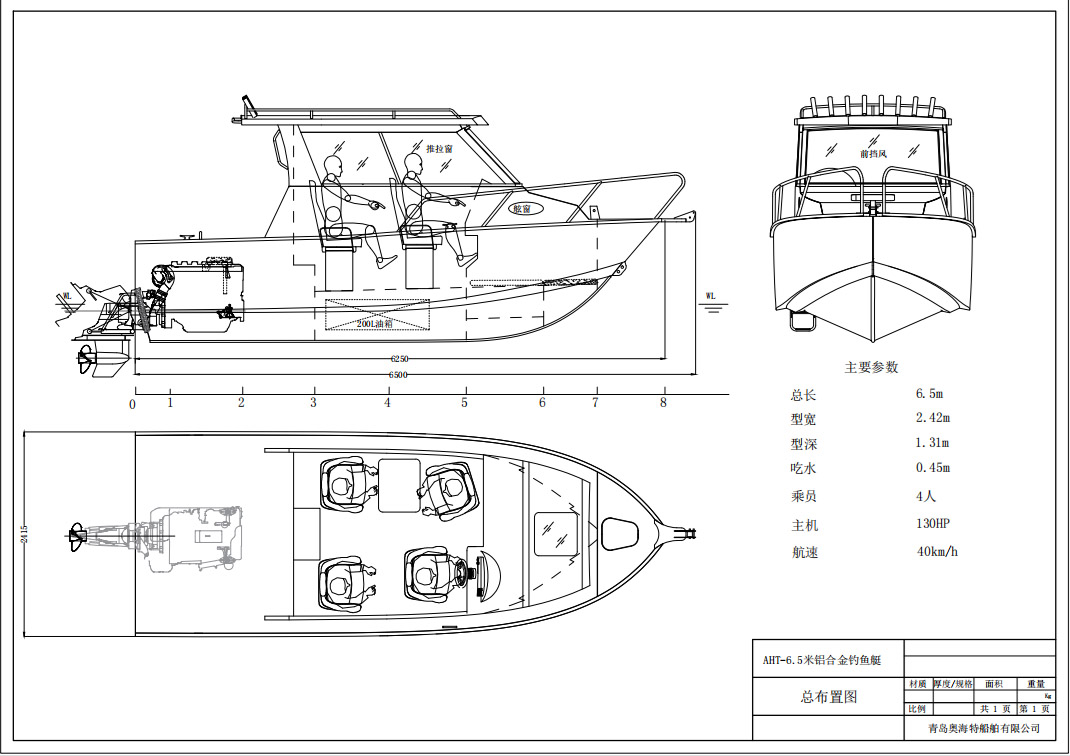

4、总体布置
本船为全铝合金高速船,共有4道舱壁。艏部为首尖舱。中部为驾驶室,驾驶室前部为休息舱,驾驶室为双层底结构,驾驶舱下部为燃油舱和空舱。驾驶舱内部设有座椅和驾驶台。艉部下方为机舱,上方为尾甲板区域。本船除首尖舱,燃油舱和机舱外,其他空舱均充填泡沫。
5、船体材料
本船采用带有CCS证书的海洋级全铝合金材料5083-H116焊接制作,其结构强度高、重量轻、耐腐蚀。
6、主要性能指标
6.1航速
本船满载排水量状态下的最大静水航速不小于40千米/小时。
6.2续航力
在额定功率下,续航力不小于150公里。
6.3稳性
本艇的稳性依据中华人民共和国海事局《内河船舶法定检验技术规则》的要求进行计算,各种状态稳性满足要求。
6.4乘员
定员4人,其中驾驶员1名,工作人员3名。
7.1护舷
本艇设置铝合金方形护舷,对艇体进行防撞保护。本艇另配有2个PVC充气防碰垫,供艇停泊时对艇进行防撞保护。
7.2属具
本艇在驾驶室内安装照明灯具并预留插头。
本艇在驾驶室顶部安装铝合金桅杆一个,桅杆顶部设有避雷针一根。
7.3栏杆扶手
驾驶室顶篷设置铝合金扶手一套,艏部设铝合金栏杆一套。
7.4门、窗、盖
(A)驾驶室艉部设铝合金门一个。
(B)驾驶室前壁设有钢化玻璃、铝合金水密驾驶窗两扇,带雨刮器。驾驶室两舷侧壁设有风雨密铝合金四边形推拉窗各一扇。
(C)首尖舱设埋入式铝合金舱口盖一个,燃油舱设埋入式铝合金舱口盖一个。
(D)其他空舱设有人孔盖。
7.5无线电通信设备
本船配备1台便携式甚高频无线电话、1台便携式对外扩音装置和1台航行安全信息接收装置。
7.6航行设备
本船配备1盏探照灯、1台磁罗经、2根测深杆和1只测深手锤。
7.7救生设备
本船配备成人救生衣4件,带救生衣灯。
本船配备2只救生圈,带有30米长救生绳。
7.8消防设备
本船配备5kg手提式干粉灭火器1只,9L手提式泡沫灭火器1只。
7.9信号设备
本船安装桅灯、左舷灯、右舷灯、尾灯、白环照灯、黄闪光灯、白闪光灯各1只,安装红环照灯2只。
本艇安装电汽笛1个,配备号钟、号锣各1个。
本艇配备球形号型3个。
配备3号国旗1面。
7.10锚、系泊设备
本艇安装铝质十字缆桩4只,配备缆绳2根。配备长度为28m,破断负荷为32KN的纤维系索2根
本艇配备长度50m的锚索一根,其破断负荷为29.4KN。配备15kg大抓力锚一只。
8、轮机设备
8.1主要机电设备
舷内外柴油机:1台
额定功率:大于等于130马力
启动方式:电启动
升降系统:电动升降和起翘
移动式舱底水泵:1台
型号:25S-24
自动舱底泵:1台
型号:EBP30
流量: 22 L/min
压力:1 m
电流:1.2(A)
电压:12 (V)
8.2主机操纵系统
本机操纵控制采用软轴遥控方式:驾驶台位于船客舱地板上,通过随主机配套的操纵台及操纵控制系统(油门和换档控制、电气系统等部件组成),在驾驶台用手柄和按钮等操纵主机供油、齿轮箱的倒顺车。
8.3动力系统
8.3.1燃油系统
本船主机燃用柴油;设燃油箱1只,燃油由主甲板注入,设有无味滤器,透气管经滤器由舷侧排出。燃油箱设有液位监测仪,可在驾驶台监测液位。
8.3.2滑油系统
本船主机的滑油系统自成体系。采用人工加油。
8.3.3冷却水系统
本机冷却水系统带有节温器与压力控制系统,海水由舷外机下部进水口进水,冷却柴油机后,随排气由推进器向后排出。
8.3.4排气系统
舷内外机排气由推进器向后排出。
8.4船舶系统
8.4.1全船舱底水系统
本船在船中部设自动舱底水泵一台,由浮控开关控制舱底泵自动将舱底水排出舷外。设移动式舱底泵一台。
8.4.2甲板疏排水系统
客舱地板上配有甲板漏水口和一只舀水勺,以排出积水。
9、电气部分
本艇配DC12V,75Ah船用免维护蓄电池作为本艇的一套电源,满足全船用电设备的需要。
本艇的舷内外机所配的轴带发电机,作为另一套电源也可满足正常航行的需要。
本艇的用电设备如下:
舷内外机启动系统
自动舱底泵
航行灯
通信、导航设备
玻璃电加热
雨刮器
照明LED灯及插座
